Visi Connect系列
2019-04-25 08:37:38
Vi Stagebox： 结合多款遥控 stagebox 和 I/O卡选配件，Soundcraft Vi、Si+、Si Compact、 Si Performer 和 Si Expression 等多个系列的调音台在配置后可用于多种现场调音应用。支持通过Cat5 或光纤进行 MADI 连接，Vi、Compact 和Mini stagebox 为用户提供了多种 I/O 容量
Stagebox： 标准的 Vi stagebox 包含 64 个模拟话筒/线路输入和 32 个模拟线路输出，48V 幻象电源、100Hz HPF 和模拟数字转换器。可选配 AES/EBU 输入和输出（8 个）。
与 Vi stagebox 一样，Compact Stagebox 是一款经济实惠的扩展方案，仅需 4U 机架空间即可实现高密度的I/O 连接。这款模块化设备支持用户配置，也提供包含 32 个话筒/线路输入、8 个线路输出、8 个 AES/EBU输出的通道和 2 个用于选配 I/O 卡的扩展插槽的标准版。

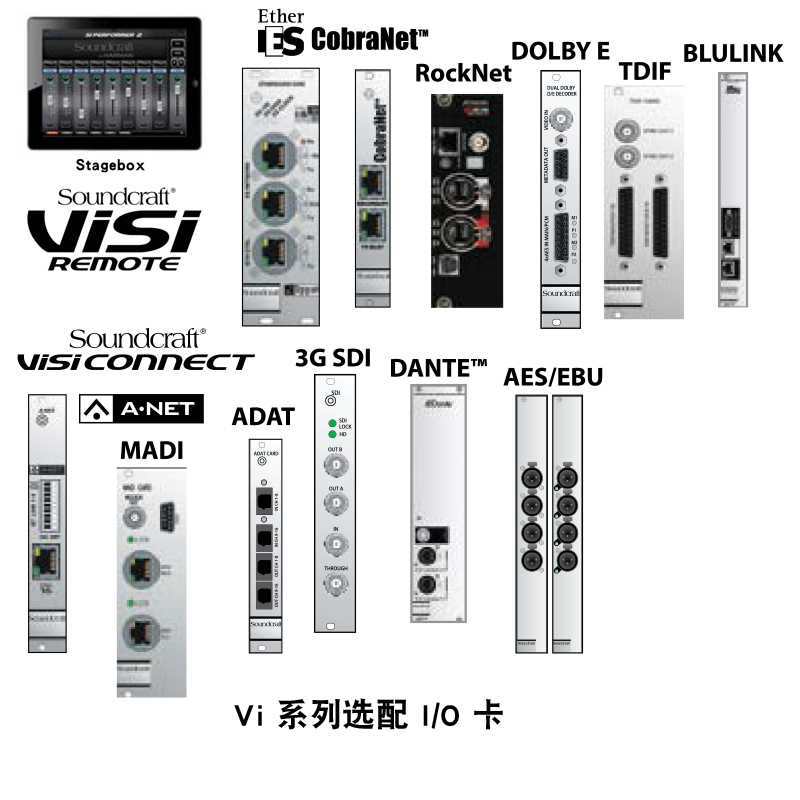

Vi 系列选配 I/O 卡
Digigram EtherSound 卡支持使用单个 Cat5 连接将 128 个音频通道（64 个输入/64 个输出）连接至机架。第二个 Cat5 连接支持菊花链或完全冗余功能，确保网络在电缆故障时仍能不间断。提供stagebox 和本地机架两种版本。本卡仅限 Digigram 分销网点有售。
装配了 CobraNet® 卡的调音台可接收多达 32 个输入或输出通道信号（或两种通道信号），或将信号发送至 CobraNet® 网络。该卡必须用作网络的导体。默认情况下，卡会配置为支持 32 个输出。提供 stagebox 和本地机架两种版本。
Vi RockNet 卡支持 64 个输入和 64 个输出连接至 RockNet 系统，并能将 Vi 系列调音台加入 RockNet 数字音频网络，从而可遥控RockNet 话筒前置功放。本卡仅限 Riedel 分销网点有售。
Dolby E 卡可对 Dolby E 或 Dolby 数字流的音频通道进行解码，并将其发送至调音台的单独输入中以便调音。每张卡均提供两个完整的解码器配件，因此无需外接硬件，可显著节省成本、空间和重量。
本卡提供两个 8 通道 TDIF I/O 接口，工作频率达到 48 kHz，并配备了字时钟同步输出（BNC 接头） 使用标准 25 针 D 类接头（凹头）连接输入和输出。
Blu Link 卡使用 BSS Blu Link 环路提供 32 个输入和 32 个输出，可用于接入 BSS London 联网音频系统，或 PMC 个人监听控制器。Vi BluLink 卡内置 DIP 开关，可一次处理 32 个连续通道（共 256 个）。可单独为输入和输出选择。
Soundcraft A-NET® 16V 卡支持单条 Cat5e 线缆建立信号直连，即将辅助或组输出连接至 Aviom® A-NET® Pro16® 系列个人调音台（兼容A-16II 和 A-16R）。Pro16 系统支持多达 16 个子乐器或人声编组，方便音乐家使用个人的舞台控制器进行调音，助力精彩舞台表演。该卡含通过 DIP 开关连接的可开关试音和立体声对。提供 stagebox和本地机架两种版本。
除可选配的卡外，标配还包含光学 MADI 接口，便于通过第三方转换器或任何兼容 MADI 设备（如 SSL XLoglc Delta-Link）直连 ProTools HD® 录音系统。结合 ADAT 卡，MADI 卡为 Vi 系列提供了一个简单的录音解决方案。要接入更多 stagebox 或其他 MADI 设备，可用额外的 MADI 卡替换其他类型的 I/O 卡。
ADAT 卡提供两个光学 8 通道 ADAT 输入和输出，以及
44.1/48/88.2/96 kHz 等多个可切换的工作频率。光学输入和输出通过Toslink 连接器实现，且可用于将声音收录至 Alesis HD-24 硬盘录音机或其他配有 ADAT 输入和输出的设备，以及接收播放的音频。在96kHz 工作频率下，可用的通道数量将限制为 8 个，即每个 I/O 有 4个。
3G SDI 卡可分解 SDI（串行数字接口）流中的 16 个音频通道，并将其重新组合到流中，方便在广播环境中转送信号，因而无需再购置昂贵且沉重的外接设备。当然，这些通道也可发送至输入中。
安装 Dante 卡即可使用 Dante 网络收发 64 个通道。除可与其他支持Dante 的设备交换音频外，该卡还支持使用标准以太网连接将 64 个音频通道直连至 PC 或 Mac 计算机以进行录音或处理操作。使用安装了 Dante 控制器软件的外接计算机即可完成网络接线和设置。
每个 stagebox 模拟输入卡（8 个输入）均支持使用选配的 AES/EBU输入卡（含 4 对 AES/EBU 输入）替换，带内置采样率转换器。同样的，每个模拟输出卡（8 个输出）也支持使用选配的 AES/EBU 输出卡（含 4 对 AES/EBU 输出）替换。
扩展方案
为 Soundcraft Si 系列数字调音台安装选配卡，即可与大量数字系统相连。Si 系列调音台配备了一个多功能 128 通道扩展总线，支持 64 个额外的独立输入源和 64 个额外输出跳线，可同时使用以扇出至多个目的地。通过“跳线”功能即可从卡传输至处理通道，或从通道或总线传输至选配卡。可安装的选配卡数量取决于产品型号，具体如下所示：
Soundcraft® Si Compact 1 Soundcraft® Si1 2
Soundcraft® Si2 4 Soundcraft® Si3 4
MADI I/O 卡可将 64 通道 MADI 输入和输出连接至远程设备，如舞台机架、另一调音台或广播馈送，或OB。仅多模版的 SC 连接器支持光学输入和输出。辅助接头可用作冗余链路。此外还提供 Cat5 版本。卡配备了拨动开关，用于在 64ch 和 56ch 两种模式之间切换，以兼容较旧的 MADI 设备。
AVIOM A-NET™ 16这张卡令调音台可数字馈送 Aviom A-Net® Pro-16 链路。安装了此标准配件后，可通过菊花链配置将16 个单声道信号馈送至任何数量的 Aviom 个人调音台（如 A-16 II）。A-Net® 卡是菊花链的起始点，向链路提供音频和同步数据。前面板上的 DIP 开关支持将两个相邻的通道合并为一个立体声通道，并生成一个试音。
CobraNet™使用此卡即可通过 CobraNet® 网络收发 32 个音频通道。通过卡上
的 DIP 开关，可在调音台查看输入或输出通道的数量信息。默认设置为 32 个输出和 0 个输入通道。默认情况下，模块会配置为导体（同步主机）且可使用免费的 CobraNet Discovery 软件进行配置以匹配您的具体需求。
AES/EBU
提供两个选配 AES/EBU 卡：
1. 基于 XLR 的卡，含 2 对 AES/EBU 输入和输出（4 个输入/4 个输出）。
2. 基于 D 类接头的 AES/EBU 输入/输出卡，含 8 个输入和 8 个输出。随附用于字时钟输出的独立BNC 接头
