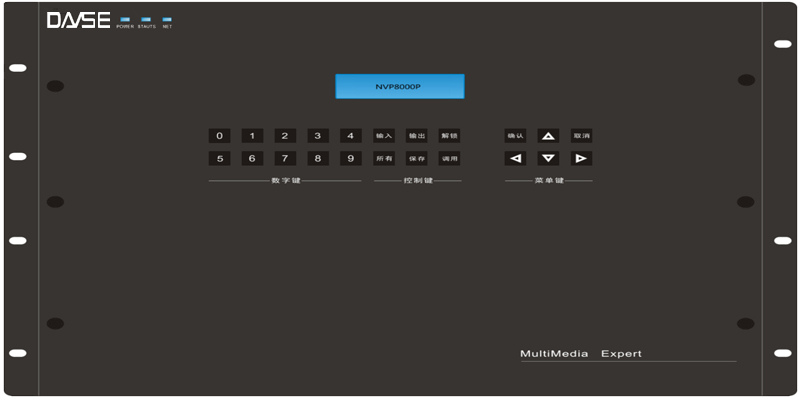

一、概述

       智能音视频控制管理平台是集软件硬件的综合性平台，硬件具备有无缝矩阵、H.264编解码、中控、录播等设备功能。平台具备H.264HP高质量编码、图像合成、无缝切换、高兼容性的网络流解码等图像处理功能。可以应用于各种监控、指挥、调度、应急中心等，为各种中心级管控平台打造一个超高清晰度、高性价比和高度集成的一体化解决方案。
       平台采用纯硬件用“芯”打造，输入支持来自各种视频源设备的HDMI、DVI 、SDI 、VGA、YPbPr、CVBS等信号；输出支持HDMI、DVI、VGA、YPbPr、CVBS；网络编解码支持H.264、MPEG4/2/1等多种格式；支持内置可编程中控或第三方中控制。

产品特点

硬件架构

高度集成一体化组合，可支持无缝视频矩阵、视频图像分割、H.264HP编解码、音频处理器、中编程中控等应用；
单台设备支持8块输入卡，8块输出卡，组成32*32混矩；支持多格式图像信号的混合输入和输出；
19英寸刀片式运营级机箱结构设计，输入、切换、输出、控制卡、编解码卡、音频处理器、中编程中控、模块风扇独立拔插；
温控散热系统，自适应热处理功能；


视频编/解码

具备多机远程音视频交互功能，实现远程指挥调度；
单卡支持4路1080p H.264HP本地编码、或网络解码输出；
具备4路画面合成在一个画面中输出显示；
单卡支持2路1080p H.264HP网络解码输出；
支持RTSP/RTP标准网络音视频流协议；
支持从QCIF~1080P 的网络视频的自适应编解码；
多协议音频编解码：支持G.711、AAC多协议音频解码
多协议视频解码：支持H.264 HP/MP/BP、MJPEG/JPEG；此外解码还向下支持MPEG4、MPEG2、MPEG1。
开放解码规范和协议，支持第三方软件平台开发集成；

图像处理功能

支持无缝实时切换功能（图像切换间隔无黑屏出现）；
支持数字音频、视频同时切换功能；
支持输入分辨率自适应，满足多种模拟，数字高清视频源；
输入HDMI 支持1.3/1.4；
输入支持自适应EDID，HDCP应用及管理；
输出支持多种不同物理分辨率,用户可自由设定

网络控制功能

支持LAN远程查看音视频直播，设备控制，维护及系统状态查询；
支持可编程中控：7路全双工可编程RS-232端口；2路全双工可编程RS-485/422端口；8路可编程红外发射端口；8路可编程输入/输出(I/O)口；2路CTLBUS四位网络接口控制总线，可搭配触屏、时序电源控制器、灯光调节器，控制面板等控制设备；
RS232输入、输出串口控制功能，支持与键盘、通讯控制器的配合；

音频处理器功能

采用16x16音频DSP处理器核心；
12路外部MIC/Line音频输入，6路外部立体声线路输入，3路内部解码输入，具备灵敏调节，均衡器调节，压缩器调节，扩展器调节，自动增益功能调节；
4路对外输出，8部内部编码输出；具备均衡器调节，限幅调节；对外输出最高可扩展为8路输出；
自适应声反馈消除AFC，回声消除AEC，背景自动降噪摄制ANS，任意矩阵混音等；

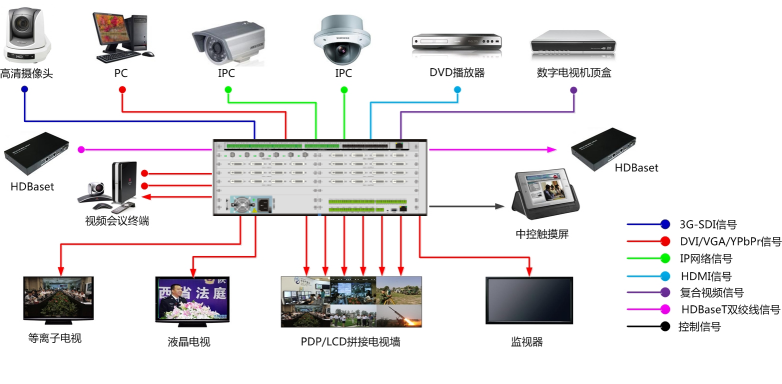

二、 系统应用图

一、 配置板卡


输入可选板卡：
3G/HD/SD-SDI输入板卡	1. 单板卡支持4路BNC物理接口； 2. 全自动适应3G/HD/SD-SDI； 3. 内置自动均衡输入3G/HD-SDI线可达100米； 4. 分辨率自动识别,最高支持1080P；
DVI-I输入板卡	1. 单板卡支持4路DVI-I物理接口 2. 支持HDMI、DVI、VGA、YPbPr（分量）、CVBS  4种信号源输入，自动识别信号源与分辨率； 3. 数字输入内置自动均衡，输入HDMI/DVI线可达30米；  4. 最高支持1080P分辨率，热插拔实时检测。
IP流解码板卡	1. 单卡具备2路1080P解码性能；支持标准RTSP、ONVIF流协议；2路高清图像信号送入后端背板作切换。 2. 4路音频输入2路音频输出； 3. 1路RS485/422；1路RS232；1路LAN；
输出可选板卡：
DVI-I输出板卡	1. 单板卡支持4路DVI-I物理接口 2. 支持数字HDMI/DVI数字音视频输出，同时支持模拟信号VGA/YPBPR 输出；具备数字模拟同输出功能； 3. HDMI/DVI最高支持1080P@60、支持1920*1200分辨率；
IP流编码板卡	1. 单卡具备4路1080P30FPS的编码能力；标准RTSP流协议； 2. 支持4路编码图像的进入模块进行跟路由切换；  3. 4路音频输入2路音频输出； 4. 1路RS485/422；1路RS232；1路LAN；
控制类
网络中控	1. 支持7路全双工的可编程串口；2路RS485/422可编程。  2. 支持8路可编程输入输出I/O。  3. 支持8路可编程红外控制IR。  4. 支持2路CTLBUS网络控制接口，可外挂电源控制器、8/16健控制面板、无线接收器、触屏控制器、IPAD控制器等外围设备，最多可以支持252个节点。
音频处理器
数字音频处理器
	1. 16x16数字音频处理内核 2. 12路外部麦克风/线路输入，3路内部远程解码线路音频输入； 3. 6路立体声混音输入； 4. 4/8路平衡外部输出；8路内部编码及远程音频输出； 5. 输入具备灵敏调节，均衡器调节，压缩器调节，扩展器调节，自动增益功能调节； 6. 自适应声反馈消除AFC，回声消除AEC，背景自动降噪摄制ANS，变声音效处理，任意矩阵混音等；

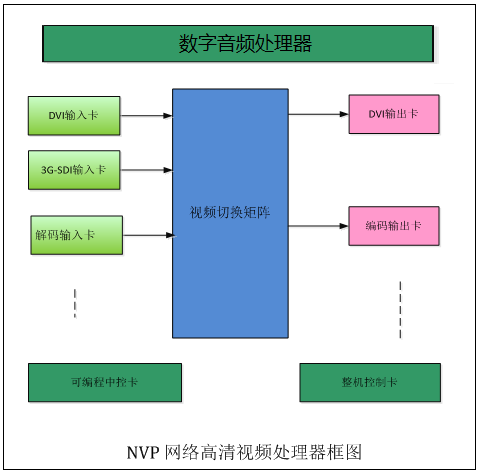

产品框图



一、 技术参数

1. 硬件信号技术参数

型号 技术规格	AS-NVP
数字视频 HDMI/DVI
输入最高分辨率：	1080P60HZ
像素信号带宽:	165MHz, 全数字
像素信号电压:	2.9V/3.3V
阻抗：	50 Ω
VGA
输入输出阻抗：	75欧姆
带宽：	300MHz －3dB
最大直流偏差：	15mV
YPbPr
输入输出阻抗：	75欧姆
带宽：	300MHz －3dB
最大直流偏差：	15mV
音频信号
线路音频输入阻抗：	20K欧姆
线路音频输入电平：	2Vp-p
输出阻抗：	75Ω
带宽：	20-20KHz
信噪比：	>86dB
控制
网络接口	10M/100M//1000M自适应
RS-232/RS422/RS485	1200~115200 bps
规格
电源	AC/220V
功率	小于或等于 <100W
温度	使用温度: 0℃ ~ +70°C; 温升：<20°C
湿度	储存、使用湿度:10% ~ 90%
机箱尺寸(mm)	440(L) x360(W) x 364(H) (mm)；
产品重量	12kg
平均故障间隔时间	30,000 小时



2. 编解码技术参数

参数	AS-NVP
视频编码等级	ISO/IEC-14496-10/H.264 High Profile L4.1
视频编码分辨率	CIF/Half D1/D1/720P/1080P/XGA/SXGA
视频编码帧率	默认：30帧/秒；帧率可从30~5之间任意设置。
视频码率	64Kbps – 15Mbps可调
码流格式	RTSP（版本RCF2326）
码流类型	音视频、纯视频、纯音频
双码流	主码流： 4CIF（D1）、720P、1080P; 子码流： CIF、4CIF（D1）
音频编码	G.711、AAC
音频采样率	16K、32K、44.1K、48K
音频带宽	16Kbps~384Kbps
信号源格式	参见附表1
网络协议	TCP/UDP/HTTP/RTSP
画页延时	小于200毫秒（LAN内）
嵌入式WEB服务器	支持IE浏览，配置，升级，直播等。

附表1：输入分辨率

信号源类型	分辨率
VGA	800x600@60、1024x768@60、1280x800@60 1280x1024@60、1366x768@60、1440x900@60、 1280x720@60、1920x1080@60
YPBPR、SDI	576P50、480P60、720P50、720P60 1080I50、1080I60、1080P24、1080P25、 1080P30、1080P50、1080P60
HDMI/DVI	576P50、480P60、720P50、720P60 1080I50、1080I60、1080P24、1080P25、 1080P30、1080P50、1080P60 800x600@60、1024x768@60、1280x800@60 1280x1024@60、1366x768@60、1440x900@60、 1280x720@60、1920x1080@60
