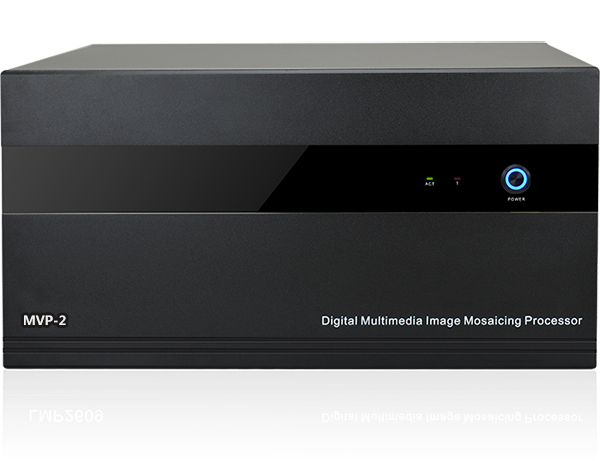

DAVSE MVP-2 单卡两路画面拼接处理器
2020-04-03 07:33:40
产品特性：
● 支持HDMI/DVI信号，输出zui大分辨率为1920X1200@60Hz。
● 输入信号开窗次数不受限。
● 输出支持任意形状开窗，单屏zui大开窗数为4个。
● 支持OSD菜单功能，可更改菜单字体，字号，颜色，透明度及显示位置。
● 支持上位机软件控制，可实现开窗、叠加、漫游、轮巡、场景调用及保存（zui多32个场景）。
● 2K、4K、8K高清地图更换和显示。
● 快速可定制化设计。
产品参数：
5U标准机箱，专业拼接处理器，产品具有以下特点：
1.26路信号输入，9路信号输出
2.支持HDMI, DVI, VGA, HDaseT, IP, SDI, 光纤信号
3.任意位置开窗、叠加、跨屏、漫游、缩放、画中画、场景轮巡等功能
4.双电源冗余热备
5.支持底图，支持信号预览、监视
控制部件
RS232控制：3-PIN凤凰头接口，串口控制协议
TCP/IP控制：RJ45接口，TCP/IP控制协议
机箱结构：26路固定输入通道的卡槽;9路固定输出通道的卡槽。
电源：100V～240V AC,50/60Hz
最大功耗：22W
工作温度：0℃～+50℃
相对湿度：10%～90%
机箱尺寸：W437mm x H220mm x D320mm
重量(kg)：8.8kg
输入卡(LMP-2ID)
输入信号：2路DVI信号
输入连接器：DVI-I母端口
最大功耗：4.5W
输出卡(LMP-2OD)
输出信号：2路DVI信号
输出连接器：DVI-I母端口
最大功耗：5W
视频信号：DVI兼容HDMI1.3/1.4和HDCP1.4
输出分辨率:最高支持1920X1200@60Hz
输出色深:8bit
工作温度:0℃～+50℃
相对湿度:10%～90%
电源:主机供电
系统图：
