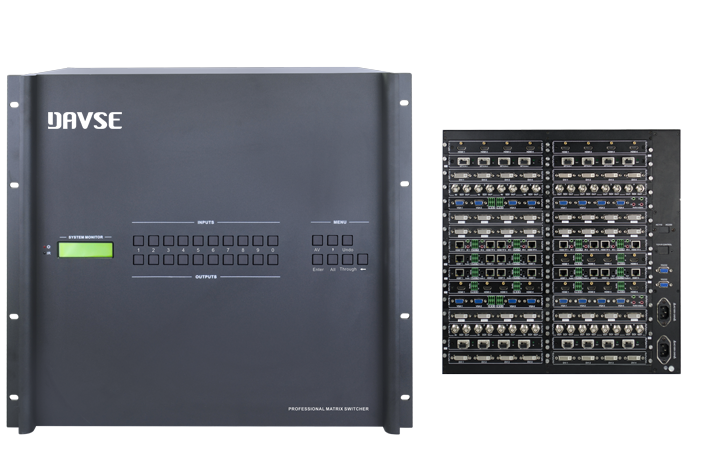

DAVSE EMX64 混合插卡矩阵
2020-09-02 06:54:50
产品特性：
●可配置输入/输出信号卡的模块化矩阵主机，支持4x4到64x64的音视频切换；
●支持所有常用输入/输出信号卡，与HDMI，HDBaseT，SD/HD/3G-SDI，光纤，DVI和VGA（兼容YUV，YC及CVBS）可以任意输入切换到任意输出；
●采用FPGA架构，内部自建核心运算机制，无内嵌操作系统；
●总线交换技术，每路信号采用单独专用通道进行传输，保证所有信号图像的实时显示
●设备具有倍频倍线功能，对图像信号进行倍线缩放、倍频增强显示，将不同分辨率的信号统一处理输出相同分辨率的信号；
●真正的交叉切换，不分信号格式，可以任意输入切换到任意输出；
●先进的EDID管理，保障更大的兼容性；
●支持HDMI1.4a，支持3D；
●支持HDBaseT技术集成；
●瞬时显示切换，确保过渡平稳运行；
●像素时钟技术，提供输出传输和准确的时间；
●支持按钮，IR和RS232控制，可选TCP / IP控制，同时兼容第三方控制；
●现场升级和热插拔，保证友好的用户体验；
●支持掉电保护，断电不会丢失参数和功能设置；
●国际标准电源支持（AC100~AC240V，50/60Hz），安全认证；
●兼容HDCP；
产品参数：
1、矩阵箱体需可配置输入/输出信号卡的模块化矩阵主机，zui大可支持64x64路的音视频信号切换卡接口，支持热插拔;
2、总线交换技术，每路信号采用单独与用通道进行传输，保证所有信号图像的实时显示;
3、倍频倍线技术，对图像信号进行倍线、倍频增强显示;
4、每张板卡含有4路信号接口，支持CVBS、YPbPr、VGA、DVI、HDMI、3G/HD/SD-SDI、HDBaseT、Optical等信号任意输入输出无缝切换传输;
5、支持HDMI1.4a标准，zui高支持4K分辨率输入输出切换，兼容HDCP，支持内置EDID管理和手动EDID学习功能;
6、HDMI信号输入卡兼容HDCP，支持HDMI内嵌音频传输，有独立外接音频接口可实现输入卡不少于4路音频信号手动加嵌，支持无缝切换;——4I-HS
7、HDMI信号输出卡支持HDMI内嵌音频传输，有独立外接音频接口可实现输出卡不少于4路模拟音频信号手动解嵌，支持无缝切换;——4O-HS
8、DVI信号输入卡需支持内嵌音频传输，支持CVBS(兼容N制式和PAL制式)、YPbPr、VGA、DVI、HDMI信号输入，具有自动倍线功能，支持无缝切换;——4I-DS
9、DVI信号输出卡需支持内嵌音频传输，支持手动设置CVBS(支持N制式和PAL制式选择)、YPbPr、VGA、DVI、HDMI信号输出，支持无缝切换;——4O-DS
10、SDI信号输入卡需带SDI环出功能，支持内嵌音频传输，支持3G/HD/SD-SDI信号输入，支持无缝切换;——4I-SS
11、SDI信号输出卡需带SDI环出功能，支持内嵌音频传输，支持3G/HD/SD-SDI信号输出，支持无缝切换;——4O-SS
12、VGA信号输入卡需支持音频同步输入功能，支持CVBS、YPbPr、VGA、RGB信号输入，支持N制式和PAL制式调节，支持无缝切换;——4I-VA
13、VGA信号输出卡需支持音频同步输出功能，支持CVBS、YPbPr、VGA、RGB信号输入，支持N制式和PAL制式调节，支持无缝切换;——4O-VS
14、HDBaseT信号输入卡需可与同样芯片的传输器进行对接传输，传输距离可达70M，具有RS232接口，传输双向RS232控制信号，具有独立外接音频接口可实现输入卡不少于4路音频信号手动加嵌，支持无缝切换;——4I-BTS
15、HDBaseT信号输出卡需可与同样芯片的传输器进行对接传输，传输距离可达70M，具有RS232接口，传输双向RS232控制信号，具有独立外接音频接口可实现输出卡不少于4路模拟音频信号手动解嵌，支持无缝切换;——4O-BTS
16、光纤信号输入卡需可与同样芯片的传输器进行对接传输，传输距离可达1000M，具有连接状态指示灯，光纤模块支持可插拔，支持无缝切换;——4I-UFS
17、光纤信号输出卡需可与同样芯片的传输器进行对接传输，传输距离可达1000M，具有连接状态指示灯，光纤模块支持可插拔，支持无缝切换;——4O-UFS
18、AV信号输入卡需自动识别N制式和PAL制式，具有自动倍线功能(zui高可倍线至1920*1200)，具有伴随音频输入可实现音视频同步切换;——4I-AV
19、AV信号输出卡需支持手动设置N制式和PAL制式输出和手动关闭开启输出视频对应音频输出功能;——4O-AV
20、具备2路HDMI、2路SDI信号输入卡，HDMI支持内嵌音频和外接音频输入，SDI支持环出功能;——4I-SH
21、具备2路HDMI、2路SDI信号输出卡，HDMI支持内嵌音频和外接音频输出，SDI支持环出功能;——4I-SH
22、HDMI 4K信号输入输出卡zui高支持4K信号输入输出，兼容HDCP，支持HDMI内嵌音频传输，有独立外接音频接口可实现输入卡不少于4路音频信号手动加嵌和输出卡不少于4路模拟音频信号手动解嵌;——4I-UH、4O-UH
23、HDBaseT 4K信号输入输出卡可与同样芯片的传输器进行对接传输，具有RS232接口，传输双向RS232控制信号，具有独立外接音频接口可实现输入卡不少于4路音频信号手动加嵌和输出卡不少于4路模拟音频信号手动解嵌，最高支持4K信号输入输出;——4I-BT、4O-BT
24、Optical 4K信号输入输出卡可与同样芯片的传输器进行对接传输，zui高支持4K信号输入输出，具有连接状态指示灯;——4I-UF、4O-UF
25、支持当前设备输入输出通道状态查询功能;
26、支持不少于10个场景保存和调用功能，支持群切功能;
27、支持输出通道单独或者全部关闭、打开;
28、支持画面拼接功能，需支持1*1—8*8拼接;
29、无缝输入卡支持OSD自定义字符叠加画面显示功能，可以对任意输入通道在左上、左下、右上、右下等位置叠加显示自定义中文内容，可设置字符颜色;
30、需支持包含1920*1200、1080P@50Hz、1080P@30Hz、1080I@60Hz、1080I@30Hz、1366*768、720P@50Hz等分辨率在内的不少于35种分辨率，灵活设置，可根据客户需求输出不同分辨率，提高设备兼容性;
31、控制方式需支持前面板按键、遥控器、RS-232串行通讯、LAN网络控制等多种控制方式，支持本地和远端(中控&软件)控制方式，并可以根据需要锁定前面板以防误操作;
32、矩阵主机及信号板卡必须满足长时间无故障满负荷连续工作，连续运行时间不低于7*24小时不断电运行;
33、断电不会丢失参数和功能设置;
34、厂家可提供ISO 9001：2008管理体系认证;
|
控制部件 |
|||
| 串行控制口 | 9针RS232母头连接器 | 针脚配置 | 2=TX，3=RX，5=GND |
| 面板机箱结构 | 可插拔信号卡 | 前面板控制 | 按键 |
| 协议 | TCP/IP | ||
| 常规 | |||
| 电源 | 220V AC～50/60Hz | 相对湿度 | 10%～90% |
| 工作温度 | -10～+40℃ | 最大功耗 | 550W |
|
机箱尺寸 (W*H*D) |
不带挂耳：437x444x317mm(10U) 带挂耳：483x444x317mm(10U) |
||
系统图：
